Hybrid 59-TONE OFDM WAVEFORM
(1700 Bd SERIAL TONE + 30-TONE 40 Bd MFSK
+ 59-TONE 40 Bd OFDM / RUS-MIL?)
FFT-SPECTRA
-

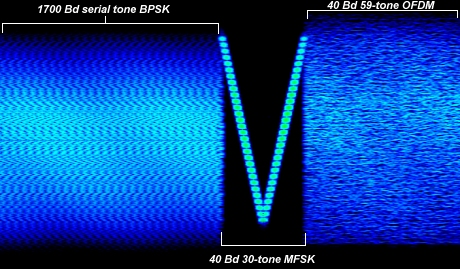

FFT-Spectrum versus time, frequency and
signal intensity (preamble with serial tone and MFSK)
-

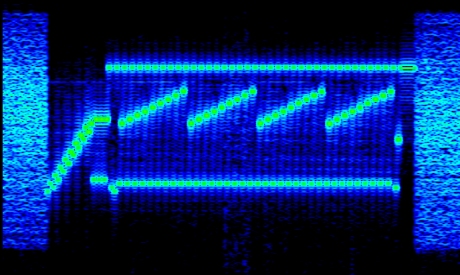

FFT-Spectrum versus time, frequency and
signal intensity (preamble with MFSK)
-

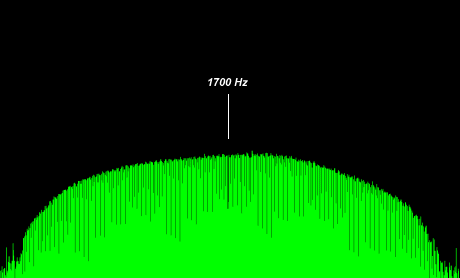

FFT-Spectrum versus frequency and signal
intensity (serial tone preamble)
-
FFT-Spectrum versus frequency and signal
intensity (MFSK preamble)
-

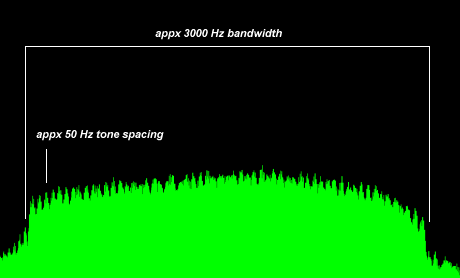

FFT-Spectrum versus frequency and signal
intensity (59-tone OFDM)
-
Phase Plane Spectrum (serial tone preamble)
